如何創建球磨機的實體模型

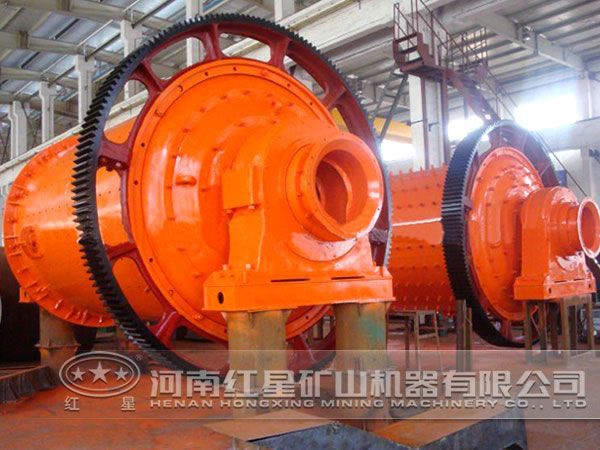

在ANSYS軟件中，建立球磨機結構的實體模型有自底向上和自頂向下兩種建模方法。在利用自底向上的建模方法時，首先需要定義關鍵點，然后再根據所定義的關鍵點來定義線、面和體。而使用自頂向下的建模方法時，用戶可以利用體元創建三維實體對象。常用體元有塊、棱柱體、圓柱體、圓錐體、球體和圓環體等。另外，無論用什么方法生成面或體，用戶都可以利用布爾操作增加或減少某些實體，以形成一個實體模型。

本文采用建模方案具體如下:

1、首先采用自頂向上的建模方法，根據球磨機回轉體的幾何參數創建軸向截面的關鍵點，再由這些點創建面。最后運用布爾運算修正模型。

2、將截面沿中心軸(X軸)旋轉360°，即可得到截面旋轉后的實體模型。

3、考慮到球磨機筒體上的觀察孔，根據其尺寸參數利用布爾運算進行減、分割等操作，最終得到球磨機回轉體的實體模型。

雖然球磨機的回轉體整體上近似為軸對稱旋轉體，但在正常工況下，作用在回轉體上的載荷并不關于其旋轉中心軸對稱分布。因此，本文采用的是三維空間有限元方法，選用單元為三維空間單元SOLID45和SOLID92。

由于球磨機回轉體模型除觀察孔外為軸對稱旋轉結構，在網格劃分時還需使用到PLANE42單元。此單元用于建立二維實體結構模型，既可用作平面單元(平面應力或平面應變)，也可以作為軸對稱圖元的旋轉基準。

此外，由于在以后的加載過程中需要對筒體和端蓋內壁施加非均勻的分布載荷。所以，還需在載荷作用處建立一層表面單元SURF154。此單元可以覆蓋在任意三維單元面上，用于施加各種變化載荷和表面效應。
