回轉窯系統有哪些輔助設備？

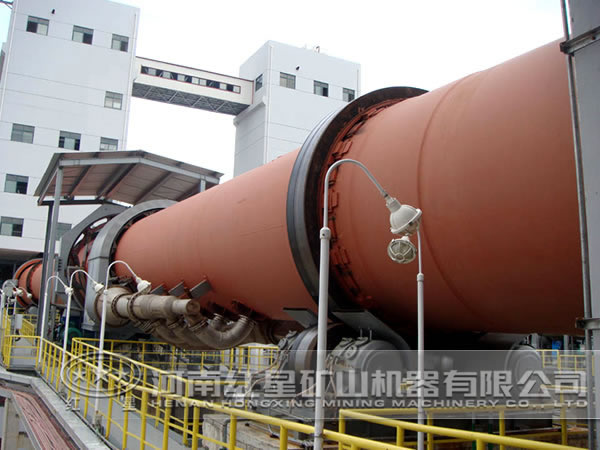

回轉窯是用鋼板制成的一個圓筒，其內壁鑲有耐火磚襯，沿爐體長度方向分為干燥、加熱、還原和冷卻四個不同帶。由于加熱與還原所用燃料不同，因之回轉窯的結構亦有所不同。回轉窯系統除了包括主體結構的回轉窯，還包括一些輔助設備。

1、抽煙機

抽煙機的抽風量和所需計示風壓的計算與豎爐相同?；貟旄G窯頭處負壓為0.5kPa。

2、除塵設備

回轉窯排出的粉塵量是相當大的，當爐內裝設揚料板時，煙氣中含塵量約為15%，取消揚料板，可降低到10%-12%。由于含塵量大，一般多采用三段除塵。第一、二段多選用干式旋風除塵器，第三段可選用濕式沖激除塵器。三段除塵總收塵率可達99%。設計時，根據煙氣量、煙氣溫度、除塵器的技術性能，選擇各段除塵器的規格及類型。

3、焙燒礦冷卻設備

轉爐排出的焙燒礦溫度高達500-600攝氏度，需要進行冷卻。常采用的冷卻設備有：圓筒冷卻機、螺旋分級機。

①圓筒冷卻機：蘇聯克里沃洛格中部采選公司選礦廠使用直徑為2.8mm圓筒冷卻機冷卻出爐的焙燒。優點：運轉安全可靠，即使有脫落的爐襯磚及燒結成的大塊礦落入機內，也不會損壞設備。缺點：操作條件不好，特別是冬季，大量逸出的蒸汽中夾帶著礦塵，污染了操作環境。

②螺旋分級機：螺旋分級機冷卻礦石最大的優點是冷卻效果好，操作條件好。缺點是螺旋易被脫落的爐襯磚或燒結成的大塊礦損壞。
