SCF600*600型雙轉子反擊式破碎機參數設計

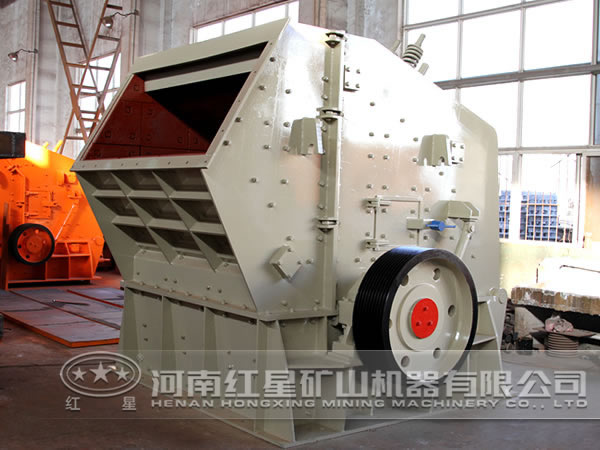

一般我們看到的反擊式破碎機都是成品，很難了解反擊破具體參數的設計方法，今天我們主要以SCF600*600型反擊式破碎機的參數設計為例進行說明。這里設計的是雙轉子反擊式破碎機，主機結構由機殼、轉子、反擊板、錘頭、襯板等組成。

1、機殼由上機體、后上蓋、左側壁和右側壁組成，各部分用螺栓連結成一體，上部開有進料口，內部鑲有高錳鋼襯板，磨損后可以更換，后部開有進風口，下部開有出風口，機殼和軸之間漏灰現象十分嚴重，為了防止漏灰，設有軸封。機體工作是無顯著不平衡震動，無需笨重的基礎。為了便于檢修、調整和更換，下機體的前后兩面都開有一個檢修孔。為了便于檢修、更換錘頭方便，兩側壁也對稱的開有檢修孔。

2、轉子由主軸、圓盤、銷軸等組成，反擊式破碎機轉子設計中圓盤上開有3個均勻分布的孔，通過螺栓3個錘頭懸掛起來。

3、主軸是支承轉子的主要零件，沖擊力由它來承受。因此，要求其材質具有較高的韌性和強度。通常斷面為圓形，且有平鍵和其他零件連接。

4、打擊板有三塊，圓弧型。一個可以調整，一個是固定的。調整的一個靠的是安裝在箱體上的螺桿裝置。

5、錘頭是主要的工作部件。其質量、形狀、和材質對破碎機的生產能力有很大的影響。因此，根據不同的進料尺寸來選擇適當?shù)腻N頭質量。要破碎中等硬度的物料。錘頭用高碳鋼鑄造或鍛造，也可用高錳鋼鑄造。為了提高耐磨性，有的錘頭表面涂上一層硬質合金，有的采用高鉻鑄鐵，反擊破碎機抗磨損錘頭降低運營成本。

6、錘頭間隙用凸輪裝置調整（通過棘輪帶動凸輪）。

7、給定的原始數據是：

(1)破碎能力為每小時30噸；

(2)破碎機一級破碎150-80mm；

(3)破碎機二級破碎20-5mm；

(4)破碎機的破碎程度為：粗中、中細；

(5)破碎機的允許各種濕度的破碎；

(6)破碎機的破碎對象是：煤矸石；

(7)破碎機的應用場所是：專用煤矸石破碎機；

(8)進料尺寸有≤350mm。
